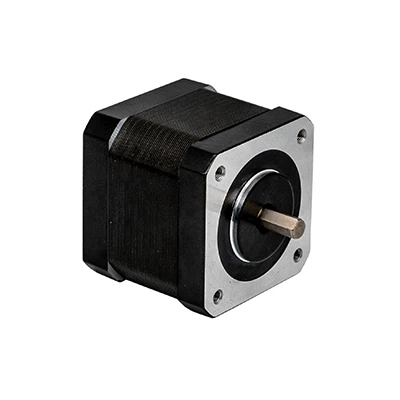

NEMA 17 ثنائي القطب 3.75deg 0.054Nm (7.5oz.in) 0.5A 6V 42x42x21mm 4 أسلاك محرك متدرج

المقياس التقني

غرض	تحديد
دقة زاوية الخطوة	±5%
دقة المقاومة	±10%
دقة الحث	±20%
ارتفاع درجة الحرارة	80 ألف كحد أقصى.
درجة الحرارة المحيطة	-20 درجة ~+50 درجة
مقاومة العزل	100MΩMin. @ 500VDC
قوة عازلة	دقيقة واحدة عند 500 فولت تيار متردد ∙ 5 مللي أمبير كحد أقصى.
رمح شعاعي اللعب	0.06الحد الأقصى.@450 جرام
رمح محوري اللعب	0.08الحد الأقصى.@450 جرام



المواصفات الفنية

نموذج رقم:	القطبية	تصنيف الجهد االكهربى	حاضِر/ مرحلة	مقاومة/ مرحلة	الحث / مرحلة	تحتجز عزم الدوران		# ل يؤدي	الدوار التعطيل	وزن	طول
		V	A	Ω	م ح	أوقية في	كجم · سم		جم∙ سم2	كلغ	مم
42H021HJ -0504	ثنائي القطب	6	0.5	12	15	7.5	0.54	4	15	0.13	21





سحب منحنى عزم الدوران





































التعليمات

س: هل هناك أي اعتبارات للسلامة عند استخدام المحركات السائر؟

ج: نعم، هناك بعض اعتبارات السلامة التي يجب وضعها في الاعتبار عند استخدام المحركات السائر. فيما يلي بعض النقاط المهمة:

1. السلامة الكهربائية: يتم تشغيل المحركات الخطوية بالكهرباء، لذلك من الضروري اتباع ممارسات السلامة الكهربائية المناسبة. تأكد من توصيل المحرك بمصدر طاقة مناسب وأن جميع التوصيلات الكهربائية آمنة. كن حذرًا عند التعامل مع الأسلاك الحية وتجنب العمل على المحرك أثناء تشغيله.



2. تبديد الحرارة: يمكن للمحركات الخطوية توليد الحرارة أثناء التشغيل، خاصة عند التشغيل بسرعات عالية أو بأحمال ثقيلة. يعد تبديد الحرارة المناسب أمرًا ضروريًا لمنع ارتفاع درجة الحرارة، مما قد يؤدي إلى تلف المحرك أو المكونات المحيطة. تأكد من تركيب المحرك في منطقة جيدة التهوية أو فكر في استخدام المشتتات الحرارية أو مراوح التبريد إذا لزم الأمر.



3. المخاطر الميكانيكية: غالبًا ما تحتوي المحركات السائرة على أعمدة دوارة يمكن أن تشكل مخاطر ميكانيكية إذا لم يتم التعامل معها بشكل صحيح. تجنب لمس الأجزاء الدوارة أثناء تشغيل المحرك، حيث قد يؤدي ذلك إلى الإصابة. إذا لزم الأمر، استخدم وسائل حماية أو حاويات أمان مناسبة لمنع التلامس العرضي مع المكونات المتحركة.



4. التحميل الزائد للمحرك: تشغيل محرك متدرج خارج حدوده المحددة يمكن أن يؤدي إلى ارتفاع درجة الحرارة، أو تقليل العمر الافتراضي، أو حتى فشل المحرك. قم دائمًا بالرجوع إلى ورقة بيانات الشركة المصنعة وإرشاداتها لتحديد الحد الأقصى لعزم الدوران والتيار وسرعة المحرك. تجنب التحميل الزائد على المحرك لضمان التشغيل الآمن والموثوق.



5. التأريض: يعد التأريض الصحيح للمحرك والإلكترونيات المرتبطة به أمرًا ضروريًا للسلامة الكهربائية ولتقليل مخاطر التداخل الكهربائي. اتبع ممارسات التأريض الموصى بها وتأكد من أن الاتصال الأرضي للمحرك آمن وموثوق.



6. الاعتبارات البيئية: مراعاة بيئة تشغيل محرك السائر. إذا تم استخدام المحرك في بيئة قاسية أو يحتمل أن تكون خطرة (على سبيل المثال، درجات الحرارة القصوى أو الرطوبة أو الغبار أو التعرض للمواد الكيميائية)، ففكر في استخدام تدابير الحماية المناسبة مثل العبوات أو الختم أو اختيار المحركات المصممة خصيصًا لمثل هذه الظروف.



7. التحكم والمراقبة: تنفيذ أنظمة التحكم والمراقبة المناسبة لضمان التشغيل الآمن والموثوق للمحرك السائر. استخدم برامج تشغيل المحرك أو وحدات التحكم المناسبة التي توفر ميزات مثل الحماية من التيار الزائد أو اكتشاف المماطلة أو الإغلاق الحراري. راقب درجة حرارة المحرك والمعلمات الأخرى ذات الصلة لاكتشاف أي تشوهات أو مشكلات محتملة.
