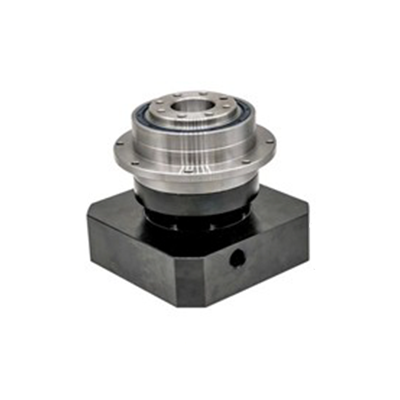

علبة التروس الكوكبية عالية الدقة من سلسلة AD110
النوع: علبة تروس كوكبية ذات أسنان حلزونية
درجة حماية علبة التروس: IP65
النسبة: 4، 5، 7، 10 (مرحلة واحدة)؛ 16، 20، 25، 28، 35، 40، 50، 70، 100 (مرحلتين)
رد الفعل العكسي القياسي P1: أقل من أو يساوي 3 أركمين (مرحلة واحدة)؛ أقل من أو يساوي 5 أركمين (مرحلتين)
رد الفعل العكسي القياسي P2: أقل من أو يساوي 5 أركمين (مرحلة واحدة)؛ أقل من أو يساوي 7 أركمين (مرحلتين)
الكفاءة: أكبر من أو يساوي 97% (مرحلة واحدة)؛ أكبر من أو يساوي 94% (مرحلتين)
- التسليم السريع
- تاكيد الجودة
التخصيص متاح
مقدمة المنتج
قاعدة تسمية الإعلان(على سبيل المثال: AD-090N-010-63-19-1)
بيانات الأداء
|
المقياس التقني |
1 مرحلة |
2 مرحلة | ||||||||||||
|
نسبة |
4 |
5 |
7 |
10 |
16 |
20 |
25 |
28 |
35 |
40 |
50 |
70 |
100 |
|
|
عزم الدوران الناتج الاسمي T2N |
نانومتر |
270 |
330 |
300 |
230 |
270 |
270 |
330 |
300 |
300 |
270 |
330 |
300 |
230 |
|
عزم التوقف في حالات الطوارئ T2NOT |
نانومتر |
3 مرات من عزم الدوران الناتج الاسمي |
||||||||||||
|
سرعة الإدخال الاسمية n1N |
دورة في الدقيقة |
4000 |
||||||||||||
|
سرعة الإدخال القصوى n1B |
دورة في الدقيقة |
8000 |
||||||||||||
|
انخفاض رد الفعل العكسي P1 |
com.arcmin |
أقل من أو يساوي 3 |
أقل من أو يساوي 5 |
|||||||||||
|
رد فعل عنيف قياسي P2 |
com.arcmin |
أقل من أو يساوي 5 |
أقل من أو يساوي 7 |
|||||||||||
|
الصلابة الالتوائية |
نانومتر / أركمين |
82 |
||||||||||||
|
أقصى لحظة الانحناء M2KB |
نانومتر |
430 |
||||||||||||
|
الحد الأقصى للحمل المحوري F2aB |
N |
2990 |
||||||||||||
|
خدمة الحياة |
ساعة |
20000 |
||||||||||||
|
الكفاءة η |
% |
أكبر من أو يساوي 97% |
أكبر من أو يساوي 94% | |||||||||||
|
درجة الحرارة التشغيل |
درجة |
-10 درجة -90 درجة |
||||||||||||
|
تشحيم |
زيوت التشحيم الاصطناعية |
|||||||||||||
|
درجة حماية علبة التروس |
آي بي 65 |
|||||||||||||
|
الموقف المتصاعد |
كل الاتجاهات |
|||||||||||||
|
مستوى الضوضاء (n=3000دورة في الدقيقة، بدون تحميل، 50 سم) |
ديسيبل (أ) |
58 |
56 |
55 |
54 |
58 |
58 |
58 |
58 |
57 |
55 |
55 |
55 |
55 |
|
لحظات الكتلة من القصور الذاتي J1 |
كجم.سم2 |
2.87 |
2.71 |
2.62 |
2.57 |
0.47 |
0.47 |
0.47 |
0.47 |
0.47 |
0.47 |
0.47 |
0.47 |
0.47 |
البعد الميكانيكي
حجم المحرك المطابق
| سلسلة AD110 | منصة | نسبة | قطر رمح الإخراج | قطر رمح الإدخال | القطر × طول عمود المحرك / القطر وارتفاع الطيار على المحرك / الكمية - القطر - تباعد فتحات التثبيت |
| مرحلة واحدة | 4/5/7/10 | 80 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| 28 | Φ28*63/Φ110*6/4-Φ9-Φ145 | ||||
| 35 | Φ35×80/Φ114.3×8/4-Φ13.5-Φ200 | ||||
| مرحلتين |
16/20/25/28/ 35/40/50/70/100 |
80 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
تفاصيل المنتج
ترجمة: جيانغسو، الصين
شهادة: ISO9001، CE، ISO14001، الخ.
السعر قابل للتفاوض
الدفع: تي تي
التعبئة: معيار التصدير
موك: يختلف حسب النموذج
تاريخ التسليم: حوالي 30-35 يوم (للطلبات العاجلة، يمكننا الإسراع)؛
السوق: الولايات المتحدة/كوريا الجنوبية/السويد/ألمانيا/إيطاليا، إلخ.
التعبئة والشحن
يتم وضع محركات علبة التروس الخاصة بنا داخل رغوة ممتصة للصدمات. يحتوي كل جيب على محرك واحد حتى نتمكن من التأكد من أن المحركات لن تنهار مع بعضها البعض ويمكنها تحمل الاهتزازات العنيفة أثناء النقل.
الخبرة والأسواق
يتمتع مصنعنا بأكثر من 20 عامًا من الخبرة العملية في البحث والبيع. لقد أبحرت المنتجات بشكل جيد في جميع أنحاء العالم، وحصلت على العديد من الثناء من العملاء.
